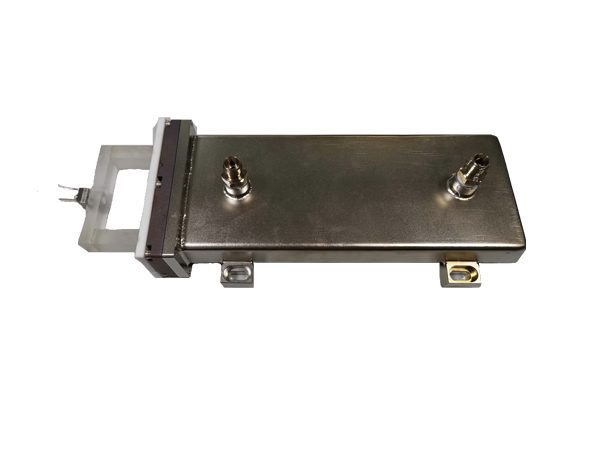

基于简波气室的光路稳定性,旭海光电为市场推出基于TDLAS的氨逃逸(NH3)以及氟化氢(HF)和氯化氢(HCL)的激光检测组件方案。该方案具备以下几个特点:
1)体积小
2)光程长(15米),仪表检测灵敏度高
3)气体容积小(300ml)
4)工作温度高 可达250摄氏度
5)产品稳定可靠,已做防吸附处理
6)易于维护(普通工人即可维护)
7)可以配置旭海光电自制的激光器和光电转换
旭海光电为产品推荐的配置如下器件配置:
高温配置方案(>250摄氏度)
器件
封装形式
中心波长(nm)
激光器尺寸(mm)
尾纤类型
应用环境推荐
14PIN蝶形封装
1512
1273
1742
30*15.2*7.2
普通光纤
1:氨逃逸或者其他需要测量痕量氨气的场景
2:氟化氢和氯化氢的检测
光程15米
1500-1700
1742±20
1273±20
301*82*40
自由光出射入射
PD
自由光PD,旭海光电会根据客户的需求来配置PD
(备注:有定制化需求,请联系旭海光电销售咨询)
常温配置方案(-20-60摄氏度)
器件 |
封装形式 |
中心波长(nm) |
激光器尺寸(mm) |
尾纤类型 |
备注 |
14PIN蝶形封装 |
1512 1273 1742 |
30*15.2*7.2 |
普通光纤 |
1:便携式,在线分析仪表应用 2:气室均做防吸附和耐腐蚀处理 |
|
|
|
|
|
||
光程3米 光程40米 |
1500-1700 1742±20 1273±20 |
68*51*25 185*96*52 |
光纤进PD出 |
(备注:有定制化需求,请联系旭海光电销售咨询)
