 激光雷达(LIDAR)和气体激光遥测仪


旭海光电为激光雷达行业提供专用高功率、窄线宽激光器和自由空间环行器,以帮忙客户实现小体积高性价比的激光雷达解决方案。

旭海光电也向市场提供集成自由空间环形器,可以帮助激光雷达(LIDAR)和气体激光遥测仪(如甲烷激光遥测仪)显著的缩小其体积。旭海光电的自由空间环形器利用独特的特种材料和光学设计保障了环形器的小体积(2.7*2.7*2.7mm)优异的光学性能和可靠性。

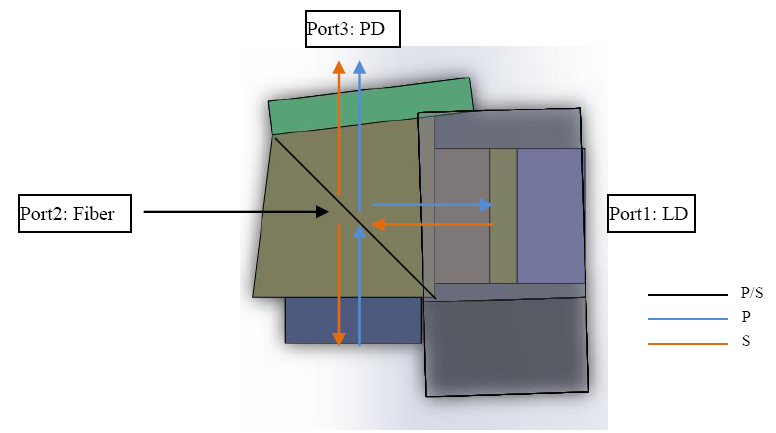

  旭海光电自由空间环形器可以实现光环形(具体参考如下的光路图),从而可以使激光雷达和气体激光遥测仪的发射光路和接收光路合二为一且相互之间互不干扰






  当前的激光雷达和气体激光遥测仪发射光路和回收光路是独立的,体积大而且成本高。采用旭海光电的自由

间环形器可以将发射光路和回收光路合二为一,也便于实现产品的模块化并减小体积和成本。

SFP OTDR解决方案&同波长单纤双向传输


 基于旭海光电自由空间环形器的同波长单纤双向传输系统和长距离小封装OTDR相对于传统的解决方案有显著的

优势。旭海光电的自由空间环形器利用独特的特种材料和光学设计保障了环形器的小体积(2.7*2.7*2.7mm),优异

的光学性能和可靠性。

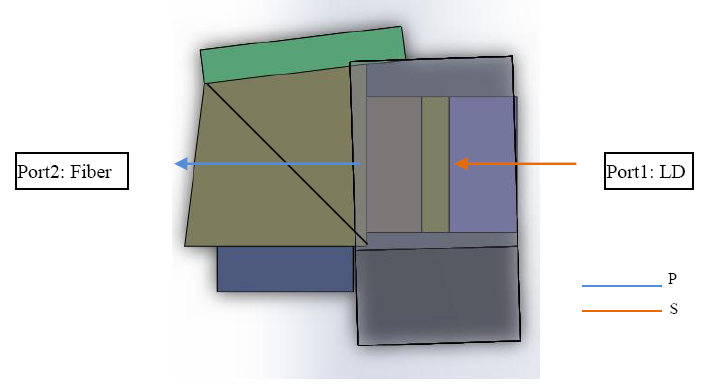

  旭海光电自由空间环形器可以实现光环形(具体参考如下的光路图),从而使得同波长单纤双向和高性能小封装

OTDR成为了可能。


项目

传统解决方案

基于旭海光电自由空间光环形器解决方案

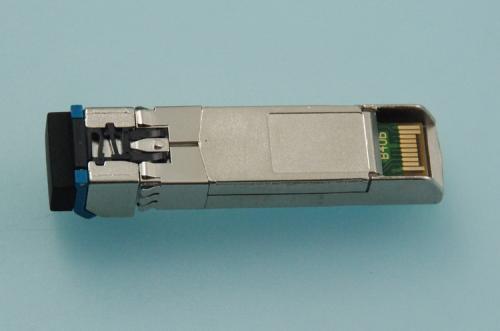

同波长单纤双向光模块或组件(同波长BIDI SFPBOSA)

实现方式:使用三端口光环形器器件实现同波长单纤双向传输系统

产品形态:SFP TRV+光环形器模块

优缺点:

优点:1)现有成熟方案

缺点:1)成本高

      2)体积大,占用控价(高OPEX

CAPEX

实现方式:将自由空间光环形器集成到光模块中或者BOSA

产品形态:集成环形器的SFP/BOSA

优缺点:

优点:1)总体成本低(低OPEX/CAPEX

      2)体积小(环形器已集成模块中)

      3)可实现光网络任意交换(SDN)

缺点:1)光接口需要APC

OTDR

实现方式:使用Splitter(分束器)或者光环形器器件实现OTDR

产品形态:高插入损耗OTDR或者大尺寸OTDR

优缺点:

优点:1)现有成熟方案

缺点:1)高成本&体积大或者损耗大(多了至少6dB的损耗,减少了探测距离)

实现方式:将自由空间光环形器集成到BOSA中或者SFP封装中

产品形态:低损耗SFP/BOSA封装形式的OTDR

优缺点:

优点:1)小体积(SFP封装的OTDR

      2)损耗低,OTDR探测距离远

缺点:1)光接口需要APC

具体产品信息,请关注旭海光电集成自由空间环形器产品



LD+发射光路

PD+ 回收光路


漫反射回收

漫反射回收

PD/LD+ 光路

具体产品配置信息如下:


解决方案

激光器

自由空间环行器

激光雷达(LIDAR

1550nm 高功率激光器

1550nm高功率窄线宽激光器

集成自由空间环形器产品

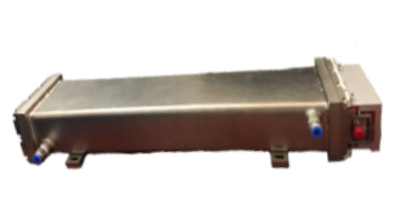

气体激光遥测

气体半导体激光器

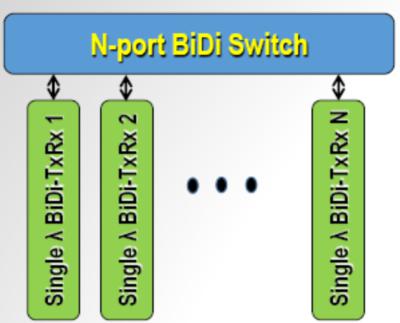

基于同波长BIDI传输的OXC系统(可实现无分组交换)

SFP封装形式的OTDR
