基于TDLAS的气体分析仪器
可调激光吸收谱（TDLAS）气体检测是一种稳定、可靠的气体检测方案，凭借不受其他气体干扰、免标定、长寿命等优势，广泛应用于煤矿安全场景。旭海光电基于独特的光学设计与稳定工艺控制，为客户提供瓦斯检测、四组份检测、采空区监测、自燃防火监测等全方位器件与模块解决方案。

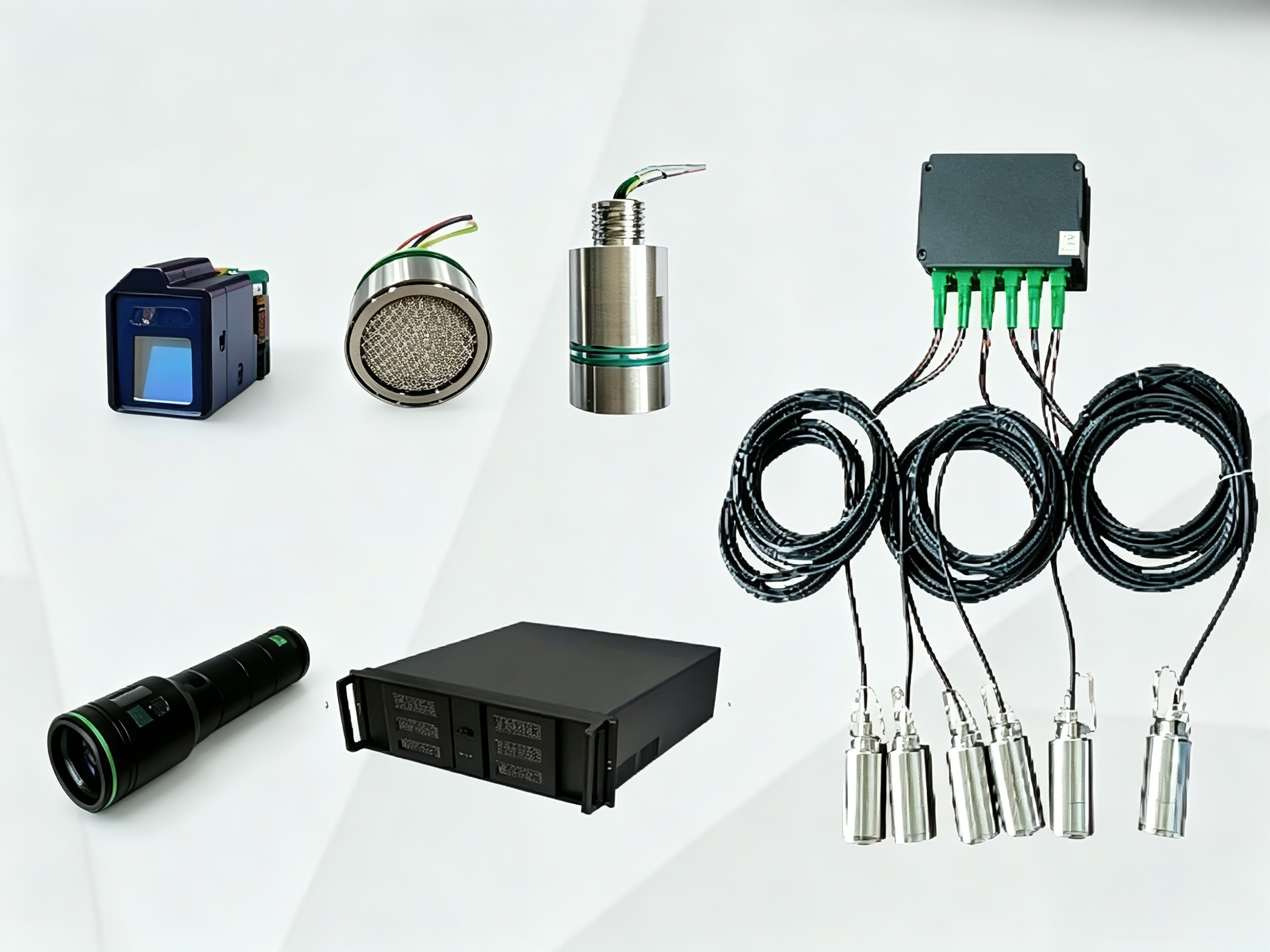

一、煤矿瓦斯及四组份检测方案(光纤分布式、点式、遥测)
TDLAS 技术在煤矿瓦斯与多气体检测中具备以下核心优势：
1. 不受其他气体干扰，适配复杂自然环境
2. 传感器长寿命可达5年
3. 免标定设计，性能长期稳定
4. 持光纤分布式、点式、遥测等多种场景选择
5. IP68 防水等级，适配井下恶劣环境
6. 满足《煤矿安全规程》及2019国标 - 15322要求
传感解决方案：
|
产品 |
检测气体 |
产品名称 |
产品典型规格 |
应用 |
|
传感模块 |
CH4 |
在线式激光甲烷点式传感器 |
Φ35 L：60 0-100% VOL -10℃-50℃ |
激光甲烷报警器 |
|
CH4、CO CO2、O2 |
4系、7系激光气体点式传感器 |
Φ20 L：16.5 CH4 Φ31.5 L：20 CH4 0-100% VOL 600ppm、Φ31.5 L：30.9 CO 0-1000ppm 1ppm CO2 0-100%VOL 200ppm O2 0-30%VOL 3000ppm -10℃-50℃ |
手持激光气体报警器，四合一便携式报警器 |
|
|
XR20 |
激光甲烷遥测模块 |
26*34*70 0-5%VOL.m -10-50℃ |
激光甲烷遥测仪 |
|
|
|
光纤分布式检测模块 |
可以提供光源，光电探测器，参考气室 |
||
|
器件&组件 |
激光器+光电探测（PD）+参考气室+光学池 光机组件（含激光器、PD、光学收发、光学池） |
|||

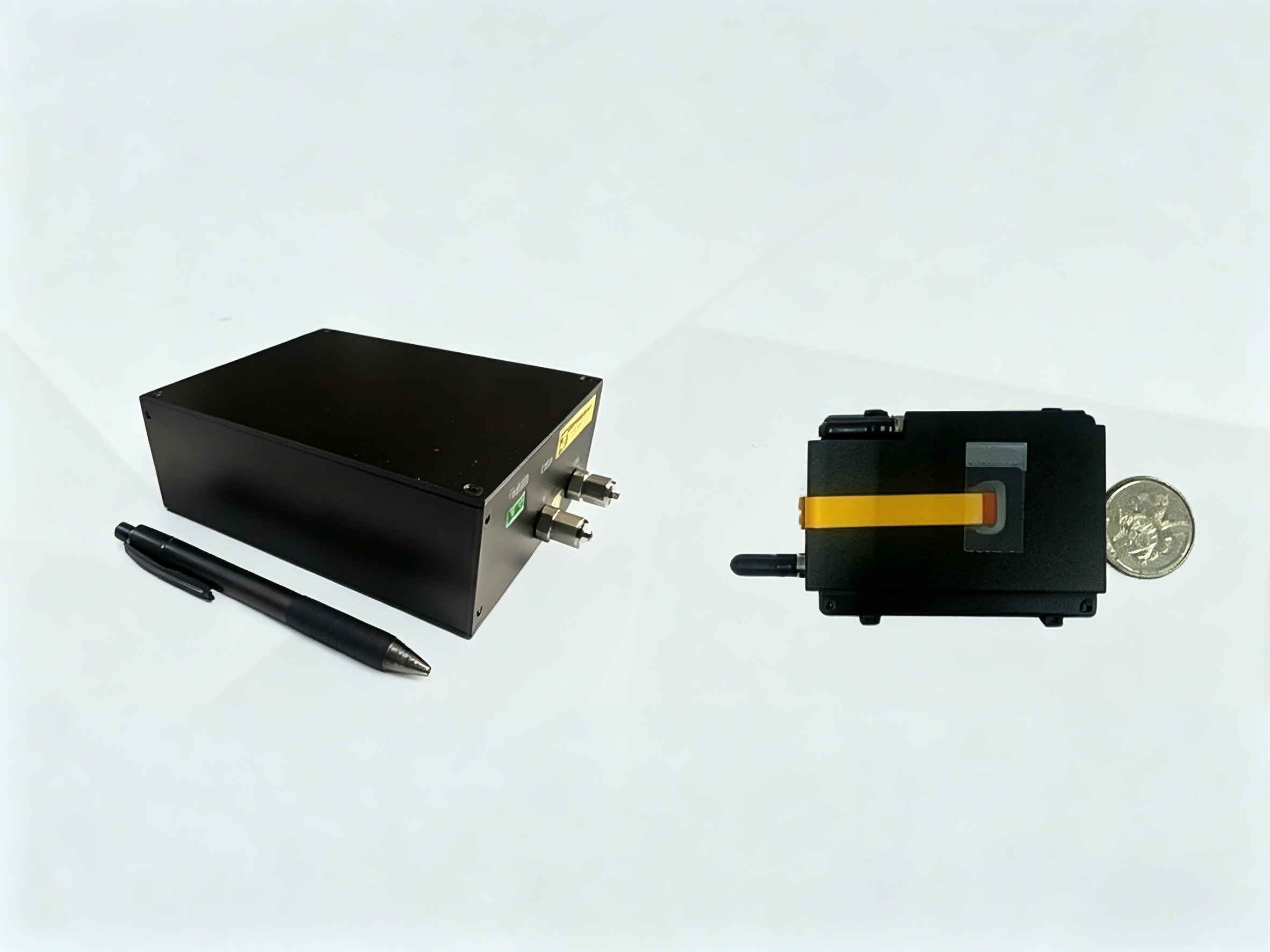

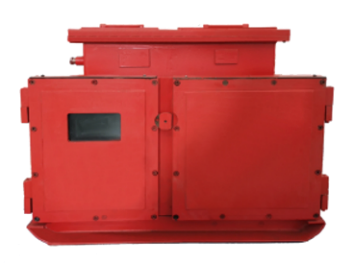

二、采空区监测与煤矿自燃防火监测方案
针对煤矿采空区及煤层自燃风险，旭海光电提供多气体激光分析模块，实现对自燃标志性气体的精准、连续监测，提前预警火灾隐患。
传感解决方案：
|
产品 |
检测气体 |
旭海产品 |
典型规格 |
|
传感模块 |
CH4&C2H4 |
激光分析模块 |
200*175*78 CH4: 0-100% VOL; C2H2:0-100 ppm |
|
CO |
激光分析模块 |
194*95*73 0-1000 ppm |
|
|
CO2 |
激光分析模块 |
156*126*56 0-30% VOL |
|
|
C2H2 |
激光分析模块 |
156*126*56 0-100 ppm |
|
|
O2 |
激光分析模块 |
156*126*56 0-25% VOL |
|
|
C2H6 |
激光分析模块 |
194*95*73 0-1000 ppm |
|
|
器件&组件 |
激光器+光电探测（PD）+参考气室+光学池 光机组件（含激光器、PD、光学池） |
||
三、TDLAS 核心器件通用方案
在 TDLAS 气体检测方案中，特定激光器、长光程气体吸收池和光电探测器（PD）是必备核心器件。旭海光电提供多波段、多配置的器件组合，覆盖近红外至中红外检测场景：
|
气体 |
激光器波长 |
长光程气体吸收池 |
光电探测 |
备注 |
|
氧气 (O2) |
760 |
已集成气室中 |
|
|
|
水气 （H2O） |
1392.8 |
已集成气室中 |
|
|
|
氨气 （NH3） |
1512.2 |
NA |
|
|
|
硫化氢 （H2S） |
1578 |
20米光程赫里克特池 |
已集成气室中 |
|
|
1590 |
40米/80米光程简波池 |
|
||
|
一氧化碳 (CO) 二氧化碳 (CO2) 甲烷 (CH4) 乙炔 （C2H2） 乙烯 （C2H4） 乙烷 （C3H8） |
1532（C2H2） 1567(CO) 1572/1609(CO2) 1620/1625（C2H4） 1653.7(CH4) 1683（C2H6/C3H8） |
已集成气室中 |
|
|
|
光纤进出 |
||||
|
已集成气室中 |
|
|||
|
2327(CO) 2004(CO2) |
||||
|
NA |
||||
|
NA |
(注: 1:NA表示旭海不提供相应的器件; 2:其他气体的TDLAS解决方案请联系我司销售
3:其中旭海光电提供光电接口有光纤进PD出，光纤进光纤出，自由光进自由光出请仔细选择，或者联系我司销售）
