创新技术

可拆卸清洗免校验简波气室


旭海光电独创的简波气室采用光学件与机械封装分离设计,光学元件通过旭海光电独特的工艺合为一体,可独立地从机械封装壳体内抽出,方便光学元件表面的彻底清洗,以及清洗后光学件复原到机械封装壳体内。基于简波气室优良的稳定性光路设计,输出光信号对光学元件及机械封装微小的机械形变不敏感,保证了光学元件抽出、清洗、复原后,气室的光学性能和光程不变。

长光程气体吸收池是现代光学仪器仪表的关键部件,但是由于传统的赫利克特池、怀特池等气室的特点导致当前的光学仪器仪表有以下痛点:

1、 稳定性,重复性差:长光程气体吸收池易受温度,长期形变,压力导致产品性能不稳定

2、 维护间隔短:工业应用复杂的环境(高温高湿,多粉尘)经常导致光学面受污染,需要经常维护

3、 维护成本高:由于精密光学对产品组装要求高,导致清洗维护后往往需要重新标定。从而使得维护成本很高

4、 响应时间长:低量程检测仪表光程长、光学池体积大导致气体交换时间长,仪表的响应时间和便携性能差。

为解决这一问题,旭海光电推出独有专利的简波气室。简波气室具有以下特点:

1、  稳定可靠的光路设计:对温度变化,应力变化和环境震动不敏感

2、  光斑传输过程中保持性好(相差好):保障光学的耦合效率高,且光学噪声易受

3、  高光程体积比:保障小的体积实现长光程以减小响应时间。

4、  光源的包容度大不因相干光和非相干光而需要特殊定制

5、  光学结构一体化:一体化的结构可以保障拆卸和清洗后光学指标(光程,插损)不变

简波气室这些特性使得基于光吸收谱进行检测的仪器仪表的稳定性,重复性大幅提高,同时使得维护简单易行,且维护后免标定。简波气室拥有以上特性和其独特的光学系统设计以及严格的工艺控制息息相关。

当前几种气室,旭海光电对他们的特性做了比较发现,简波气室是比较适合于工业应用的气室。旭海光电的简波气室光程从2米到200米,工作波段从紫外到中远红外,工作温度从-40℃到250℃都有相应的产品能满足客户的需求。同时旭海光电的简波气室做了防吸附、耐高温的处理,以适应环保领域的需求。

测量池

相干光源

非相干光源

光程范围()

稳定性

光程/体积比

光电控制复杂度

光能损耗

怀特

1-20

赫里克特

x

1-40

腔衰荡

x

100-10k(等效)

离轴积分

x

100-1k(等效)

简波三镜

1-40

简波多镜

40-1k

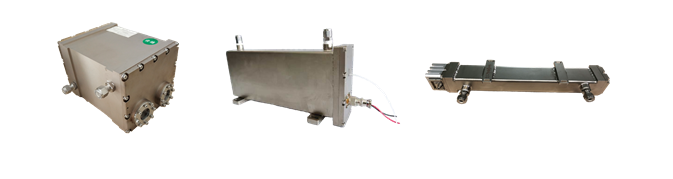

产品图片如下:
