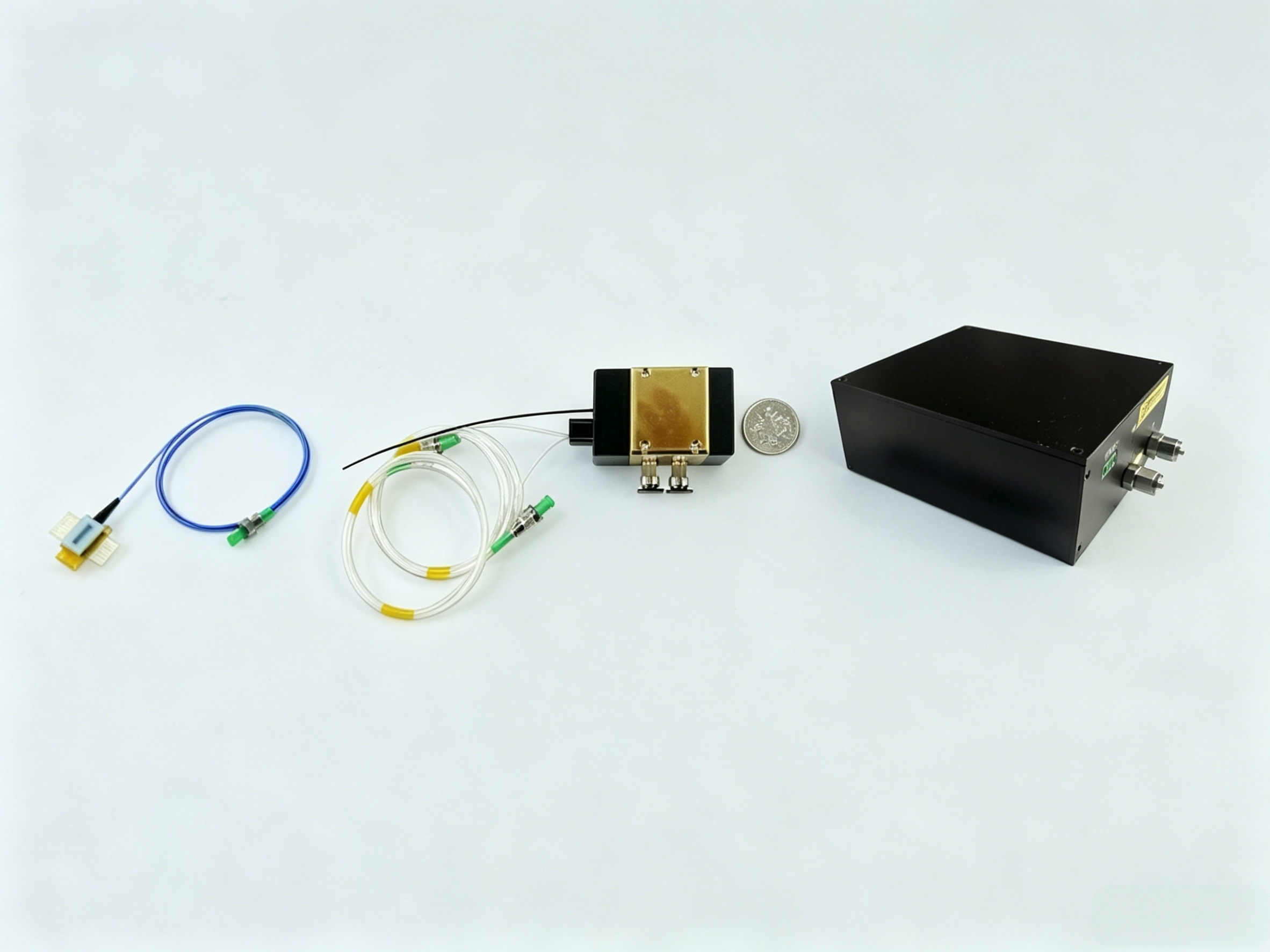

便携式/手持式/在线式超小TDLAS仪表


  基于简波气室的高光程体积比和稳定的性能,旭海光电为市场推出基于TDLAS的超小仪表器件和模块解决方案。该方案具备以下几个特点:

1)尺寸小,重量轻

2)光程长(3-10米),仪表检测灵敏度高

3)气体容积小(30-100ml

4)产品稳定可靠

5)易于维护(普通工人即可维护)


  旭海光电为产品推荐的配置如下器件配置:


器件

封装形式

中心波长(nm)

激光器尺寸(mm

尾纤类型

重量(g

应用环境推荐

激光器

TO封装

760nm 氧气
1512.2nm
氨气
1567nm
一氧化碳
1590nm
硫化氢
1653.7nm
甲烷

Φ6 L:8.4

小弯曲半径光纤

0.6/6.6

建议环境温度为-20-50摄氏度,对成本要求高,对稳定性要求比较低的场景

9PIN微蝶形封装

8.7*5.8*5.2

6

建议环境温度为-40-60摄氏度,对尺寸要求高,对稳定性要求较高的场景

14PIN蝶形封装

30*15.2*7.2

20

建议环境温度为-40-70摄氏度,对尺寸要求不高,对稳定性要求高的场景

















气室

光程(m)

工作波长(nm)

气室尺寸(mm

气室容积(ml

重量(g

进气方式

应用环境推荐

3

760+/- 10
1500-1700
2000-2400

68*51*25

34

400

泵吸式
扩散式

对尺寸和相应时间要求高

116*54*23.8

40

400

对尺寸和相应时间要求较高

10

115*55*30

100

500

对光程要求较高的场景

















PD

对于非高温要求,PD可集成到气室中;对于高温要求,PD必须外置

(备注:如有特殊要求,可联系旭海光电的销售咨询)
